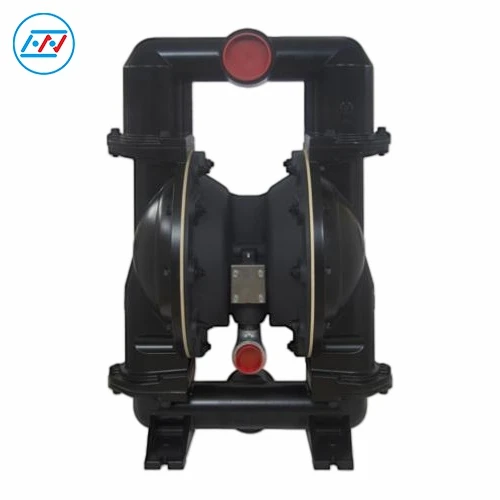

3-дюймовый пневматический мембранный насос с сухим ходом



ХНДП803-дюймовый Пневматический мембранный насос с сухим ходом — это-промышленное конвейерное оборудование с высокой производительностью. Он обеспечивает высокую производительность перекачки с максимальной скоростью потока 237 галлонов в минуту (897 л/мин). Сверх-большой поток легко удовлетворяет требованиям непрерывной подачи больших-объемов для различных условий работы и обеспечивает более высокую эффективность работы, чем у обычных насосов той же спецификации.



Оснащенный превосходной герметичной пневматической системой, насос обеспечивает полностью закрытую подачу без вторичного загрязнения, эффективно обеспечивая среднюю чистоту и соответствие технологическим стандартам. Какмембранный насос для перекачки опасных жидкостей, он поддерживает гибкую настройку различных материалов, контактирующих с измеряемой средой, и размеров портов. Его можно настроить в соответствии с характеристиками опасных жидкостей, коррозийных сред и вязких материалов, что делает его идеальным для транспортировки легковоспламеняющихся, взрывоопасных, токсичных и вредных опасных жидкостей в химической и нефтехимической промышленности с превосходными характеристиками безопасности. Используя проверенную технологию сухого-хода, он поддерживает длительную-режим ожидания-без нагрузки и сухую работу без перегорания насоса, обеспечивая чрезвычайно высокую устойчивость к сложным условиям работы.









Соотношение	1:1
Максимальный расход	237 g.p.m. (897 l.p.m.)
Смещение за цикл	2,65 галлона (10,03 л)
Воздухозаборник (внутренняя резьба)	3/4 - 14 N.P.T.F.-2
Жидкостный вход/выход	3" - 8 N.P.T.F.-1 Rp 3 (3 - 11 BSP, параллельный)
Максимальное рабочее давление	120 фунтов на квадратный дюйм (8,3 бар)
Максимальное прохождение взвешенных твердых частиц	3/8 дюйма (9,5 мм)
Вес фунты (кг)	АЛ: 109,8 (49,8) ДИ: 213,1 (96,7)
Максимальный сухой подъем	17,6 футов (5,4 м)
Уровень шума	86.3 дБ(А) при давлении 70 фунтов на квадратный дюйм, 60 циклов в минуту





1. В качестве профессионального 3-дюймового пневматического диафрагменного насоса с сухим ходом он использует проверенную и надежную технологию сухого-работа, поддерживающую длительную-работа всухую без жидкости, режим ожидания без-нагрузки, частый запуск-остановку и попеременную работу с высокой и низкой нагрузкой. Обладая достаточной мощностью накачки и стабильной производительностью, он легко выдерживает непрерывную работу с высокими нагрузками.

2. Мембранный насос HNDP80 для перекачивания опасных жидкостей имеет чисто пневматическую конструкцию привода без двигателя, без электрических искр и электрических рисков, что позволяет практически избежать опасности пожара, взрыва и утечки электрического тока в условиях повышенного-риска работы. Оснащенный высоко-герметичной пневматической системой и полностью закрытой насосной конструкцией отрицательного-давления, он эффективно предотвращает проникновение внешних примесей, испарение среды и вторичное загрязнение.

3. Изготовленный из высокопрочного-алюминиевого сплава и чугунной конструкции, насос отличается высокой жесткостью, превосходной ударопрочностью и устойчивостью к деформации, а также адаптируется к суровым условиям с сильной запыленностью, высокой влажностью и колебаниями температуры в горнодобывающей, нефтегазовой и химической промышленности. Его простая структура не содержит хрупких уязвимых частей и обеспечивает исключительную устойчивость к износу и старению. Это позволяет избежать деформации корпуса, повреждений полостей и частой потери деталей при длительной -тяжелой-работе под нагрузкой, обеспечивая удобство обслуживания и более длительный срок службы.





1. Блок очистки источника воздуха

Фильтр-регулятор ②: сначала фильтрует примеси и влагу в сжатом воздухе, затем регулирует и стабилизирует давление воздуха, подаваемого в насос.

Осушитель ③: дополнительно удаляет влагу из сжатого воздуха, предотвращая попадание водяного пара в камеру насоса и вызывающее коррозию и обледенение внутренних компонентов.

Лубрикатор ④: распыляет смазочное масло и смешивает его со сжатым воздухом для смазки движущихся частей, таких как пневматические клапаны и диафрагмы насоса, и уменьшения износа.

Вспомогательные компоненты: воздухозаборник, обратный клапан, запорный-клапан.



2. Корпус насоса и выхлопная система.

Корпус насоса: основной пневматический мембранный насос, который приводит диафрагму в движение вперед и назад с помощью сжатого воздуха, обеспечивая всасывание и выпуск жидкости.

Глушитель: установлен на выпускном отверстии насоса для снижения шума выхлопа.

Трубопроводная выхлопная система: выводит отработанные газы в безопасную зону, чтобы избежать загрязнения окружающей среды в мастерской.

Гибкое соединение: гибкое соединение между насосом и блоком очистки источника воздуха для смягчения вибрации и снижения передачи напряжения.



3. Трубопровод всасывания жидкости (левая сторона рисунка).

Всасывание: начальная точка поступления жидкости в систему, соединенная с расположенными выше резервуарами для хранения жидкости или трубопроводами.

Запорный-клапан: перекрывает всасывание жидкости для удобства обслуживания насоса.

Составной манометр: контролирует давление на стороне всасывания-, чтобы выявить такие проблемы, как недостаточная высота всасывания и засорение трубопровода.

Гибкий соединитель: поглощает вибрацию насоса и предотвращает повреждения из-за напряжений, вызванные жестким соединением трубопровода.

Сливное отверстие: предназначено для слива остатков жидкости во всасывающем трубопроводе для технического обслуживания или опорожнения трубопровода.

Соединение труб: несколько типов соединений не являются обязательными для адаптации к условиям трубопровода на-площадке.



4. Трубопровод для слива жидкости (правая часть рисунка).

Гибкий соединитель: гасит вибрацию насоса для защиты трубопроводов и оборудования.

Соединение трубы: соответствует всасывающему концу, адаптируется к трубопроводам на-площадке.

Сливное отверстие: предназначено для слива остатков жидкости в нагнетательном трубопроводе для технического обслуживания и опорожнения.

Ограничитель перенапряжения ①: стабилизирует пульсирующее давление нагнетания пневматических мембранных насосов и защищает трубопроводы и последующее оборудование, выступая в качестве ключевого аксессуара на стороне нагнетания.

Манометр: контролирует давление на стороне нагнетания-, чтобы оценить рабочее состояние насоса.

Запорный-клапан: перекрывает слив жидкости, что облегчает обслуживание насоса и оборудования, расположенного ниже по потоку.

Сброс: Конечный выпуск системы, подключенный к последующим трубопроводам и оборудованию.

Нерегулируемая подача воздуха в ограничитель перенапряжений: Нерегулируемый сжатый воздух подается непосредственно в ограничитель перенапряжений, используя сжимаемость газа для поглощения пульсаций жидкости.







● Нефтехимическое месторождение опасных жидкостей.

Пневматический мембранный насос HNDP80 3" профессионально разработан для перекачивания легковоспламеняющихся, взрывоопасных, токсичных, вредных и коррозийных опасных жидкостей. В качестве специального диафрагменного насоса для перекачивания опасных жидкостей он использует полностью закрытую систему подачи с высокой-герметичностью, которая эффективно предотвращает испарение, утечку и вторичное загрязнение опасных сред, обеспечивая постоянную химическую чистоту материалов и стабильные производственные стандарты. Обладая сверхвысокой пропускной способностью, он эффективно перекачивает большие-объемы перекачка, сброс жидких отходов и средняя циркуляция опасных нефтехимических жидкостей, идеально подходящие для условий непрерывного производства с высокой-нагрузкой и высокой-безопасностью в химической и нефтехимической промышленности.



● Место перекачки промышленных жидкостей с высоким-потоком.

Модель HNDP80 представляет собой 3-дюймовый пневматический мембранный насос с сухим ходом, обеспечивающий максимальную скорость потока 897 л/мин, что идеально соответствует требованиям к непрерывной перекачке больших-объемов промышленных жидкостей при высоких-нагрузках. Он поддерживает попеременную работу с высокой и низкой нагрузкой, а также длительную-непрерывную работу. Обладая достаточной насосной мощностью и стабильной производительностью, он легко справляется с перекачкой сыпучих жидкостей, циркуляцией по трубопроводу, количественным наполнением и централизованным сливом отработанной жидкости, что значительно повышает эффективность транспортировки для крупномасштабного и стандартизированного заводского производства.



● Месторождение горнодобывающей, нефтяной и газовой промышленности с тяжелыми условиями эксплуатации.

В HNDP80 используется высокопрочный-металлический корпус из алюминиевого сплава и чугуна, обладающий высокой жесткостью, превосходной ударопрочностью и устойчивостью к деформации, что позволяет ему выдерживать суровые и сложные условия эксплуатации с сильной запыленностью, высокой влажностью и колебаниями температуры на объектах горнодобывающей промышленности, нефти и газа. В конструкции насоса отсутствуют прецизионные уязвимые детали, что обеспечивает исключительную устойчивость к износу и старению. Он стабильно работает в течение длительного времени при транспортировке шахтных сточных вод с твердыми частицами, жидких отходов переработки полезных ископаемых, нефтегазовых жидкостей и промышленных чистящих жидкостей и полностью применим для непрерывной работы стационарных трубопроводов на горнодобывающих и нефтегазовых заводах.
