Введение
HD100Rполупроводниковый магнитный насос— профессиональный разработчик оборудования для переноса данных,-созданный специально для полупроводниковой промышленности. Благодаря бесгерметичной конструкции магнитного привода он обеспечивает отсутствие утечек и внешнего загрязнения на протяжении всей работы, полностью удовлетворяя высоким-требованиям к чистоте, предъявляемым к цехам по производству полупроводников.
Смачиваемые части этого магнитного насоса из ПТФЭ для полупроводников изготовлены из ПТФЭ высокой-чистоты, который устойчив к различным высококоррозионным полупроводниковым химическим веществам, не имеет ионного осаждения или проникновения в среду. Он безопасно переносит специальные химические вещества, такие как растворы для травления, чистящие растворы и реагенты высокой-чистоты. Неразъемный корпус насоса со-свободным-мертвым пространством и блестящей-поверхностью обеспечивает тщательную очистку и эффективно предотвращает остатки среды и перекрестное-загрязнение. Являясь надежным магнитным насосом для полупроводниковых химикатов, он работает стабильно, с низким уровнем вибрации и поддерживает непрерывную работу в течение 24-часов. Широко используемый в производстве пластин, упаковке чипов и мокрых процессах полупроводников, он служит основным устройством для транспортировки агрессивных химикатов высокой чистоты в полупроводниковом секторе.

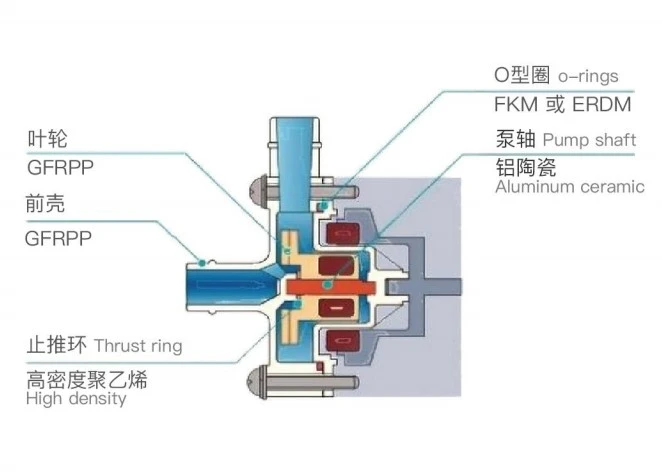

Структурная схема продукта
Технические параметры
Модель | Трубный интерфейс | Спиральный интерфейсR-M RX-MRZ-M | Макс. Производительность (л/мин) | Макс.Голова(м) | Удельный вес | Мотор | Вес (кг) | |||
Входное отверстие (мм) | Выход (мм) | Вход/выход | Размеры муфты (мм) | 50 Гц/60 Гц | 50 Гц/60 Гц | Выходная мощность (Вт) 50 Гц/60 Гц | Фаза | |||
HD100R | 26 | 26 | G1 | 20 | 120/135 | 8.6/11.9 | 1.2 | 260/265 | 1 или 3 | 8.1 |
Кривая производительности
Ключевые преимущества
1. Цельноформованный ПТФЭ высокой-чистоты с превосходной коррозионной стойкостью.
Смачиваемые части этого магнитного насоса из ПТФЭ для полупроводников целиком отлиты прессованием-из утолщенного-ПТФЭ высокой чистоты. По сравнению с обычными насосами из ПТФЭ, он отличается значительно улучшенной устойчивостью к проникновению высококоррозионных химикатов и более высокой устойчивостью к давлению. Он полностью применим для долгосрочной-доставки травильных растворов высокой-концентрации и средств для очистки полупроводников и предотвращает расслоение материала, вздутие и осаждение ионов.
2. Структура с высоким-потоком для стабильной доставки
Специальный гидравлический модуль-с высоким расходом предназначен для полупроводниковых линий массового-производства. Он предлагает более широкий диапазон расхода и стабильное выходное давление для одновременной подачи жидкости в несколько линий мокрого процесса, решая проблемы недостаточного напора и резких колебаний расхода обычных магнитных насосов в условиях высокого-расхода.
3. Полностью герметичная система магнитного привода, рассчитанная на высокие-нагрузки.
Этот магнитный насос для полупроводниковых химикатов оснащен модернизированными усиленными компонентами магнитной муфты, обеспечивающими более высокий крутящий момент. В сочетании с полностью герметичным пыленепроницаемым и-коррозионным корпусом он выдерживает длительную-непрерывную работу при полной-нагрузке и изолирует находящиеся в воздухе частицы и агрессивный газ в цехах,-свободных от пыли, для защиты деталей основной передачи.
4. Конструкция с большой-мертвой-пространственной-свободной полостью
Увеличенная полость HD100R обеспечивает оптимизированный плавный переход без мертвых углов, задерживающих жидкость. Его-глянцевая внутренняя стенка обеспечивает более быструю и тщательную оперативную-очистку. Идеально подходит для попеременной доставки различных полупроводниковых химикатов и полностью исключает риск перекрестного-загрязнения.
5. Конструкция, устойчивая к высокому-давлению, для сложных условий трубопровода.
Корпус насоса и соединительные детали усилены для высокого давления и обладают лучшей способностью выдерживать давление, чем аналогичные модели. Он адаптируется к сложным трубопроводам,-доставке на большие расстояния и к колебаниям давления в трубопроводах полупроводниковых цехов и работает стабильно, без утечек и деформаций.
Типичные применения
● Транспортировка на дальние-расстояния плавиковой кислоты высокой-концентрации для травления пластин.
Цельнокомпрессионный-утолщенный материал из ПТФЭ HD100R противостоит длительному-проникновению плавиковой кислоты, избегая расслоения оболочки и вздутия при транспортировке на большие-расстояния под высоким-давлением.
● Централизованная подача жидкости для параллельных линий мокрого производства полупроводников.
Оснащенный специальным гидравлическим модулем с высоким-потоком, этот полупроводниковый промышленный магнитный насос отличается чрезвычайно низким затуханием напора и скорости потока. Он может стабильно подавать жидкость более чем на 3 производственные линии очистки и травления независимо друг от друга, заменяя параллельное развертывание нескольких магнитных насосов с небольшим-потоком.
● Поочередная циркуляционная транспортировка разнообразных кислотно--основных химикатов для полупроводников.
Благодаря расширенной гладкой-мертвой зоне-свободной полости и внутренней-глянцевой внутренней стенке он не оставляет химических остатков после оперативной очистки, полностью предотвращая перекрестное-загрязнение во время поочередной подачи травильных растворов и средств для удаления краски, а также адаптируясь к частым сменам химикатов в рабочих условиях.

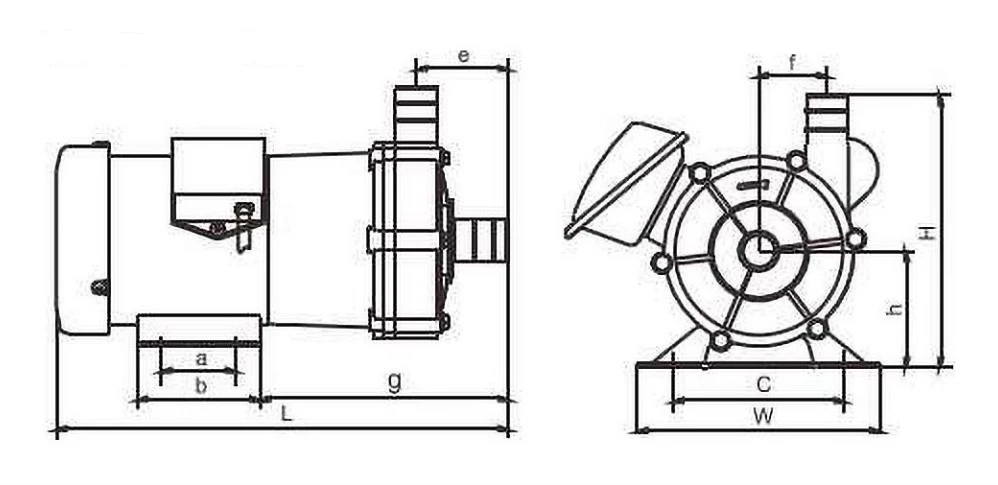

Размер (мм)
Модель | W | H | L | a | b | c | h | e | f | g | i |
HD100R | 156 | 174 | 335 | 70 | 100 | 110 | 74 | 65.5 | 44 | 147 | 4-9*27 |
Часто задаваемые вопросы
Вопрос: При транспортировке химических жидкостей на большие-расстояния воздействие подпорной воды из трубопроводов приведет к утечке и деформации насоса из-за недостаточной устойчивости к давлению?
Ответ: При стандартной прокладке трубопровода сбоев давления не произойдет. В трубопроводах жидкости для травления полупроводников на больших-расстояниях неизбежно возникает потеря давления, а во время остановки оборудования и регулирования давления в ответвлении может возникнуть обратный эффект подпора. Являясь полупроводниковым промышленным магнитным насосом, HD100R использует целенаправленное усиление давления для работы в условиях подпорной воды на больших-расстояниях. В местах соединения фланцев корпуса насоса и крышки насоса заделаны вкладыши, армированные углеволокном, с номинальной стойкостью к давлению до 1,6 МПа. Он может компенсировать динамическое импульсное давление подпорной воды в трубопроводе. Между тем, цельнолитой корпус из ПТФЭ не имеет соединительных зазоров, что предотвращает растрескивание корпуса и утечку жидкости, а также обеспечивает транспортировку полупроводниковых химикатов на расстояние более 100 метров.
Вопрос: Снизит ли режим подачи с высоким-потоком HD100R гидравлическую эффективность?
О: В номинальном диапазоне высоких-расходов снижения гидравлического КПД не происходит. HD100R, оснащенный специальной спиралью с широким-сечением и наклоненным вперед-низко-вихревым колесом, оптимизирует согласование кривизны пути потока. Его гидравлический КПД стабильно превышает 78 % во всех номинальных рабочих условиях с высоким-потоком без снижения эффективности при увеличении расхода и обеспечивает равномерное давление в ответвлении для параллельной подачи жидкости в несколько-линий.
Вопрос: Где купить HD100R?полупроводниковый магнитный насос?
О: Вы можете связаться с нашим отделом продаж по электронной почте.juicy@sxhono.com.cnполучить характеристики продукции, расценки и рекомендации по выбору. Если у вас есть особые требования к применению, мы также можем предоставить вам индивидуальные решения для перекачки жидкости.
